УОВ-УФТ-А-1-150

  • 3D модель

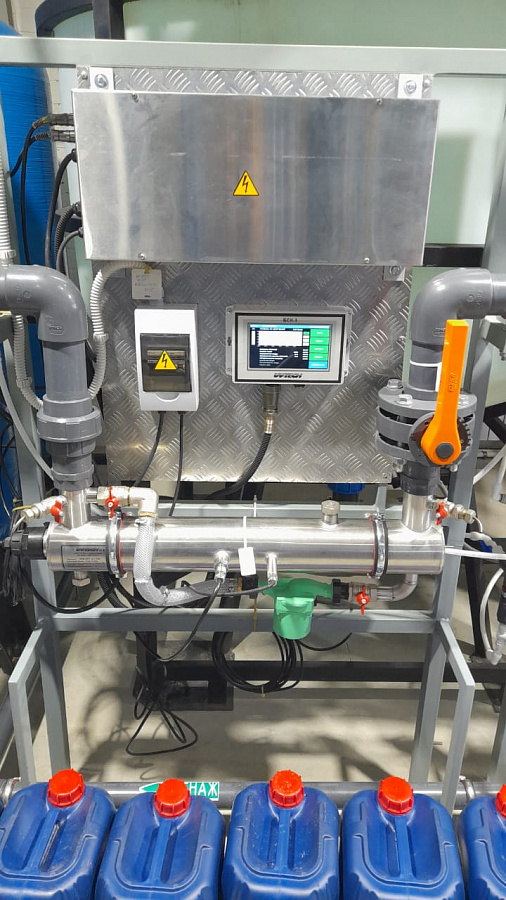

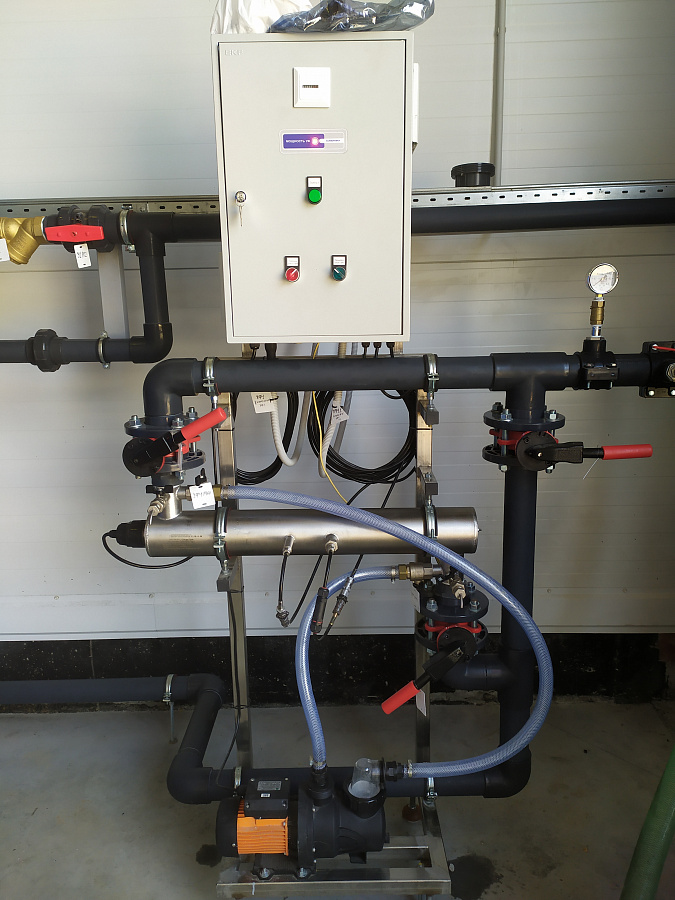

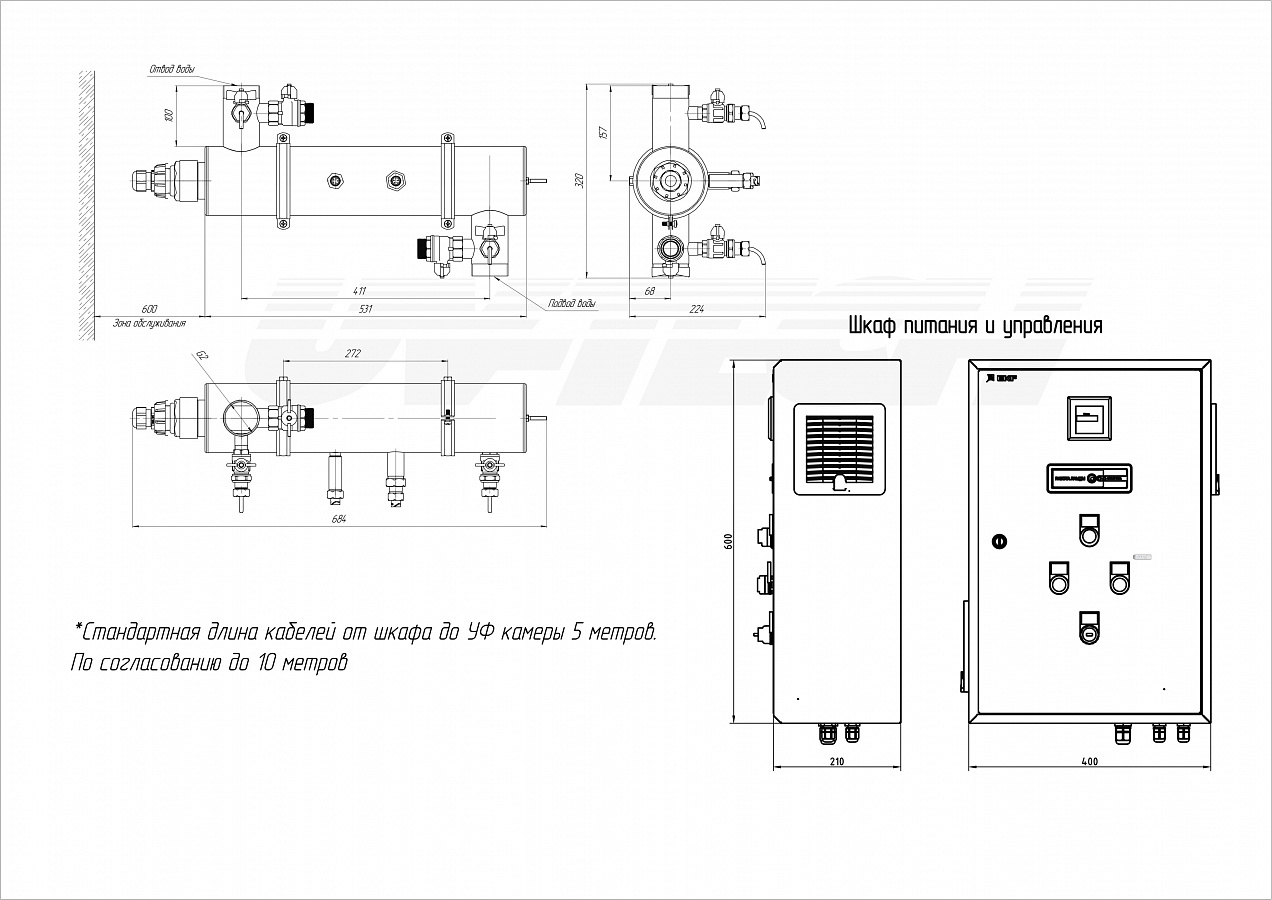

  • Чертежи

Комплектация
  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительные опции

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительное оборудование

Технические характеристики

Установка предназначена для ультрафиолетового обеззараживания питьевой воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

  • Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.
  • Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

Степень защиты оболочки от попадания пыли и влаги:

  • Камера обеззараживания — IP 65 по ГОСТ 14254-80
  • Шкаф ЭПРА — IP 54 по ГОСТ 14254-80.

Другая степень защиты и климатическое исполнение по запросу.

Наименование Единица измерен. Значения
Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения) м³/ч 4…12
Рабочее давление не более кг/см² 10
Напряжение питания В 220
Частота тока Гц 50-60
Потребляемая мощность не более кВт 0,21
Коэффициент мощности не менее cos φ 0,96
Камера обеззараживания AISI 304
Входной/выходной патрубки, внешняя резьба G2”
Шкаф ЭПРА AISI 304
УФ-лампа ДБ-32150
Количество УФ-ламп 1
Ресурс УФ-ламп не менее часов 12 000
Количество включений/выключений не менее 5 000
Объём камеры обеззараживания л. 4.5
Общая масса кг. 8
Управление и контроль
  • БСК-Мини
  • Система БСК-Мини состоит из:
  • блока контролера, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с ЖК-дисплеем.

  • Система служит:
  • для отображения визуальной информации о работе УФ-оборудования, в том числе нештатных ситуаций;

    для программирования параметров работы УФ-оборудования;

    для обнаружения и оповещения изменения мощности УФ-потока внутри камеры обеззараживания;

    для обнаружения аварийного отключения каждого из облучателей;

    для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижение мощности облучателей до момента охлаждения её до заданной температуры;

    для определения наработки часов, окончания времени наработки каждого облучателя;

    для определения количества раз включений облучателей;

  • Конфигурация:
  • навесной модуль контроля с ЖК-дисплеем;

    УФ-датчик;

    датчик температуры воды;

  • Система БСК-Мини не имеет возможности удалённого управления и контроля через «дискретное управление» либо по протоколу Modbus RTU.
Комплектность
Наименование Кол-во,шт. Примечание
Камера обеззараживания в сборе с уф-лампой и кварцевым чехлом 1
Пробоотборники 2
Блок питания облучателей (ЭПРА) 1
Система управления и контроля с сенсорным цветным дисплеем 1 БСК-Мини
Блок промывки - опция
Термодатчик камеры обеззараживания 1
Датчик интенсивности уф-облучения UVD-280 1
Бокс с автоматическим выключателем 1
Ключ для затяжки прижимной гайки 1
Хомуты для крепления к стене 1
Монтажная стойка -
ЗИП состав и количество согласовывается при заказе состав и количество согласовывается при заказе
Паспорт и руководство по эксплуатации на устройство обеззараживания воды 3
Упаковка 1
Дополнительные опции

Система контроля БСК-Мини:

Опциональные датчики::

Системы очистки:

  • Блок химической промывки БП-2

Камера обеззараживания:

  • Серийно изготавливается из нержавеющей стали AISI304.
  • По запросу из нержавеющей стали AISI316.
Исполнение

Расположение камеры

Горизонтальное расположение, исполнение «И» - изготавливается серийно.

Вертикальное расположение и другие виды исполнения «Г», «П» - по запросу.

  • И - исполнение

  • Г - исполнение

  • П - исполнение

  • 3D модель

  • Чертежи

Комплектация
  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительные опции

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительное оборудование

Технические характеристики

Установка предназначена для ультрафиолетового обеззараживания питьевой воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

  • Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.
  • Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

Степень защиты оболочки от попадания пыли и влаги:

  • Камера обеззараживания — IP 65 по ГОСТ 14254-80
  • Шкаф ЭПРА — IP 54 по ГОСТ 14254-80.

Другая степень защиты и климатическое исполнение по запросу.

Наименование Единица измерен. Значения
Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения) м³/ч 4…12
Рабочее давление не более кг/см² 10
Напряжение питания В 220
Частота тока Гц 50-60
Потребляемая мощность не более кВт 0,21
Коэффициент мощности не менее cos φ 0,96
Камера обеззараживания AISI 304
Входной/выходной патрубки, внешняя резьба G2”
Шкаф ЭПРА AISI 304
УФ-лампа ДБ-32150
Количество УФ-ламп 1
Ресурс УФ-ламп не менее часов 12 000
Количество включений/выключений не менее 5 000
Объём камеры обеззараживания л. 4,5
Общая масса кг. 8
Управление и контроль
  • БСК-3
  • Система состоит из:
  • блока контролера БСК-3, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с сенсорным ЖК дисплеем.

  • Система служит:
  • для отображения визуальной информации о работе уф-оборудования, в том числе нештатных ситуаций;

    для программирования параметров работы уф-оборудования;

    для обнаружения и оповещения изменения мощности уф-потока внутри камеры обеззараживания;

    для обнаружения аварийного отключения каждого из облучателей;

    для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижения мощности облучателей до момента охлаждения её до заданной температуры;

    для определения температуры, а также критической температуры воздуха в Шкафу ЭПРА;

    для определения наработки часов, окончания времени наработки каждого облучателя;

    для определения количества раз включений облучателей;

    для включения-отключения облучателей оператором;

    для определения подачи внешнего питания на шкаф ЭПРА;

    для ведения журнала событий;

    для отображения текста рекомендованных производителем действий по устранению причин аварийных ситуаций;

  • Базовая (минимальная) конфигурация:
  • модуль контроля и управления с цветным сенсорным ЖК-дисплеем;

    контролер работы ламп (располагается на плате ПРКЛ);

    контролер внешнего питания (располагается на плате ПКП);

    УФ-датчик;

    датчик температуры воды;

    датчик температуры воздуха в шкафу ЭПРА;

Комплектность
Наименование Кол-во,шт. Примечание
Камера обеззараживания в сборе с уф-лампой и кварцевым чехлом 1
Пробоотборники 2
Блок питания облучателей (ЭПРА) 1
Система управления и контроля с сенсорным цветным дисплеем 1 БСК-3
Блок промывки - опция
Термодатчик камеры обеззараживания 1
Термодатчик Шкафа ЭПРА 1
Датчик интенсивности уф-облучения УФД-280 1
Бокс с автоматическим выключателем 1
Ключ для затяжки прижимной гайки 1
Хомуты для крепления к стене 1
Монтажная стойка -
ЗИП состав и количество согласовывается при заказе
Паспорт и руководство по эксплуатации на устройство обеззараживания воды 3
Упаковка 1
Дополнительные опции

Система контроля БСК-3:

  • вывод Modbus RTU
  • контроллер дискретных выходных сигналов (плата ПСК);
  • контроллер дискретных входных сигналов (плата ППВС);
  • контроллер входного сигнала датчика давления (плата ППВС);
  • контроллер разгерметизации кварцевых чехлов каждого по отдельности;
  • Плата изменения мощности уф-ламп 50%/100%
  • USB порт, для переноса информации о работе оборудования на flash накопитель.
  • датчик прозрачности воды;

Опциональные датчики:

  • Потока воды
  • Давления в камере обеззараживания

Системы очистки:

  • Блок химической промывки БП-2

Камера обеззараживания:

  • Серийно изготавливается из нержавеющей стали AISI304.
  • По запросу из нержавеющей стали AISI316.
  • Может комплектоваться монтажной стойкой.
Исполнение

Расположение камеры

Горизонтальное расположение, исполнение «И» - изготавливается серийно.

Вертикальное расположение и другие виды исполнения «Г», «П» - по запросу.

  • И - исполнение

  • Г - исполнение

  • П - исполнение

  • 3D модель

  • Чертежи

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительные опции

    Технические характеристики

    Установка предназначена для ультрафиолетового обеззараживания питьевой воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

    • Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.
    • Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

    Степень защиты оболочки от попадания пыли и влаги:

    • Камера обеззараживания — IP 65 по ГОСТ 14254-80
    • Шкаф ЭПРА — IP 54 по ГОСТ 14254-80.

    Другая степень защиты и климатическое исполнение по запросу.

    Наименование Единица измерен. Значения
    Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения) м³/ч 4…12
    Рабочее давление не более кг/см² 10
    Напряжение питания В 220
    Частота тока Гц 50-60
    Потребляемая мощность не более кВт 0,21
    Коэффициент мощности не менее cos φ 0,96
    Камера обеззараживания AISI 304
    Входной/выходной патрубки, внешняя резьба G2”
    Шкаф ЭПРА AISI 304
    УФ-лампа ДБ-32150
    Количество УФ-ламп 1
    Ресурс УФ-ламп не менее часов 12 000
    Количество включений/выключений не менее 5 000
    Объём камеры обеззараживания л. 4.5
    Общая масса кг. 8
    Управление и контроль
    • БСК-Мини
    • Система БСК-Мини состоит из:
    • блока контролера, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с ЖК-дисплеем.

    • Система служит:
    • для отображения визуальной информации о работе УФ-оборудования, в том числе нештатных ситуаций;

      для программирования параметров работы УФ-оборудования;

      для обнаружения и оповещения изменения мощности УФ-потока внутри камеры обеззараживания;

      для обнаружения аварийного отключения каждого из облучателей;

      для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижение мощности облучателей до момента охлаждения её до заданной температуры;

      для определения наработки часов, окончания времени наработки каждого облучателя;

      для определения количества раз включений облучателей;

    • Конфигурация:
    • навесной модуль контроля с ЖК-дисплеем;

      УФ-датчик;

      датчик температуры воды;

    • Система БСК-Мини не имеет возможности удалённого управления и контроля через «дискретное управление» либо по протоколу Modbus RTU.
    Комплектность
    Наименование Кол-во,шт. Примечание
    Камера обеззараживания в сборе с уф-лампой и кварцевым чехлом 1
    Пробоотборники 2
    Блок питания облучателей (ЭПРА) 1
    Система управления и контроля с сенсорным цветным дисплеем 1 БСК-Мини
    Блок промывки - опция
    Термодатчик камеры обеззараживания 1
    Датчик интенсивности уф-облучения UVD-280 1
    Бокс с автоматическим выключателем 1
    Ключ для затяжки прижимной гайки 1
    Хомуты для крепления к стене 1
    Монтажная стойка -
    ЗИП состав и количество согласовывается при заказе состав и количество согласовывается при заказе
    Паспорт и руководство по эксплуатации на устройство обеззараживания воды 3
    Упаковка 1
    Дополнительное оборудование

    Система контроля БСК-Мини:

    Опциональные датчики::

    Системы очистки:

    • Блок химической промывки БП-2

    Камера обеззараживания:

    • Серийно изготавливается из нержавеющей стали AISI304.
    • По запросу из нержавеющей стали AISI316.
    Исполнение

    Расположение камеры

    Горизонтальное расположение, исполнение «И» - изготавливается серийно.

    Вертикальное расположение и другие виды исполнения «Г», «П» - по запросу.

  • 3D модель

  • Чертежи

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительные опции

    Технические характеристики

    Установка предназначена для ультрафиолетового обеззараживания питьевой воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

    • Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.
    • Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

    Степень защиты оболочки от попадания пыли и влаги:

    • Камера обеззараживания — IP 65 по ГОСТ 14254-80
    • Шкаф ЭПРА — IP 54 по ГОСТ 14254-80.

    Другая степень защиты и климатическое исполнение по запросу.

    Наименование Единица измерен. Значения
    Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения) м³/ч 4…12
    Рабочее давление не более кг/см² 10
    Напряжение питания В 220
    Частота тока Гц 50-60
    Потребляемая мощность не более кВт 0,21
    Коэффициент мощности не менее cos φ 0,96
    Камера обеззараживания AISI 304
    Входной/выходной патрубки, внешняя резьба G2”
    Шкаф ЭПРА AISI 304
    УФ-лампа ДБ-32150
    Количество УФ-ламп 1
    Ресурс УФ-ламп не менее часов 12 000
    Количество включений/выключений не менее 5 000
    Объём камеры обеззараживания л. 4,5
    Общая масса кг. 8
    Управление и контроль
    • БСК-3
    • Система состоит из:
    • блока контролера БСК-3, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с сенсорным ЖК дисплеем.

    • Система служит:
    • для отображения визуальной информации о работе уф-оборудования, в том числе нештатных ситуаций;

      для программирования параметров работы уф-оборудования;

      для обнаружения и оповещения изменения мощности уф-потока внутри камеры обеззараживания;

      для обнаружения аварийного отключения каждого из облучателей;

      для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижения мощности облучателей до момента охлаждения её до заданной температуры;

      для определения температуры, а также критической температуры воздуха в Шкафу ЭПРА;

      для определения наработки часов, окончания времени наработки каждого облучателя;

      для определения количества раз включений облучателей;

      для включения-отключения облучателей оператором;

      для определения подачи внешнего питания на шкаф ЭПРА;

      для ведения журнала событий;

      для отображения текста рекомендованных производителем действий по устранению причин аварийных ситуаций;

    • Базовая (минимальная) конфигурация:
    • модуль контроля и управления с цветным сенсорным ЖК-дисплеем;

      контролер работы ламп (располагается на плате ПРКЛ);

      контролер внешнего питания (располагается на плате ПКП);

      УФ-датчик;

      датчик температуры воды;

      датчик температуры воздуха в шкафу ЭПРА;

    Комплектность
    Наименование Кол-во,шт. Примечание
    Камера обеззараживания в сборе с уф-лампой и кварцевым чехлом 1
    Пробоотборники 2
    Блок питания облучателей (ЭПРА) 1
    Система управления и контроля с сенсорным цветным дисплеем 1 БСК-3
    Блок промывки - опция
    Термодатчик камеры обеззараживания 1
    Термодатчик Шкафа ЭПРА 1
    Датчик интенсивности уф-облучения УФД-280 1
    Бокс с автоматическим выключателем 1
    Ключ для затяжки прижимной гайки 1
    Хомуты для крепления к стене 1
    Монтажная стойка -
    ЗИП состав и количество согласовывается при заказе
    Паспорт и руководство по эксплуатации на устройство обеззараживания воды 3
    Упаковка 1
    Дополнительное оборудование

    Система контроля БСК-3:

    • вывод Modbus RTU
    • контроллер дискретных выходных сигналов (плата ПСК);
    • контроллер дискретных входных сигналов (плата ППВС);
    • контроллер входного сигнала датчика давления (плата ППВС);
    • контроллер разгерметизации кварцевых чехлов каждого по отдельности;
    • Плата изменения мощности уф-ламп 50%/100%
    • USB порт, для переноса информации о работе оборудования на flash накопитель.
    • датчик прозрачности воды;

    Опциональные датчики:

    • Потока воды
    • Давления в камере обеззараживания

    Системы очистки:

    • Блок химической промывки БП-2

    Камера обеззараживания:

    • Серийно изготавливается из нержавеющей стали AISI304.
    • По запросу из нержавеющей стали AISI316.
    • Может комплектоваться монтажной стойкой.
    Исполнение

    Расположение камеры

    Горизонтальное расположение, исполнение «И» - изготавливается серийно.

    Вертикальное расположение и другие виды исполнения «Г», «П» - по запросу.
