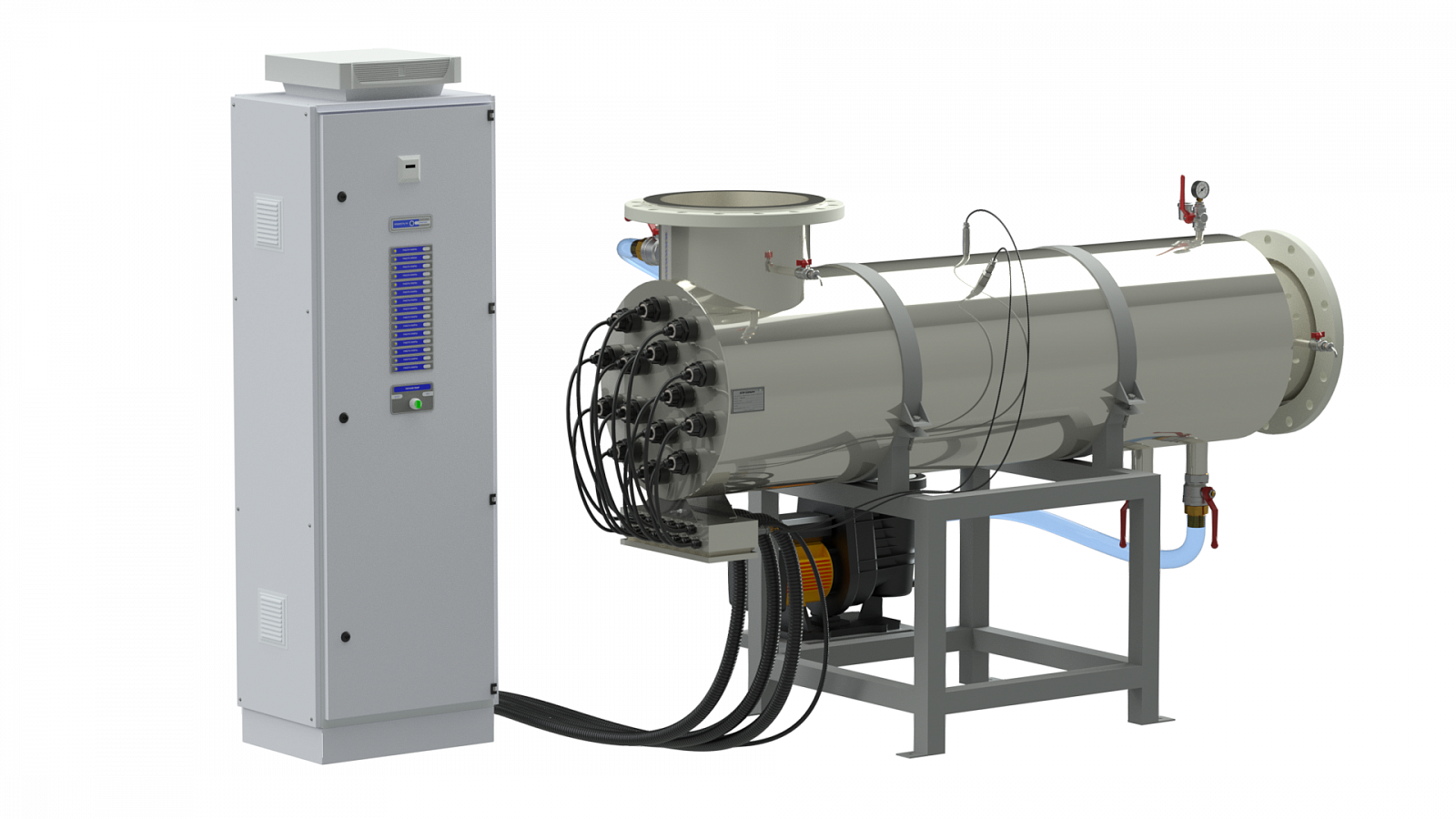

УОВ-УФТ-АМ-15-700

  • 3D модель

  • Чертежи

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительные опции

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительное оборудование

Технические характеристики
Наименование Единица измерен. Значения
Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения) м³/ч 380…1230
Рабочее давление не более кг/см² 10
Напряжение питания В 380
Частота тока Гц 50-60
Потребляемая мощность не более кВт 10,5
Коэффициент мощности не менее cos φ 0,96
Камера обеззараживания AISI 304
Входной/выходной патрубки, фланцы стальные Ду400
Шкаф ЭПРА Листовая сталь
УФ-лампа ДБ-32600
Количество УФ-ламп 15
Ресурс УФ-ламп не менее часов 12 000
Количество включений/выключений не менее 5 000
Объём камеры обеззараживания л. 470
Общая масса кг. 350
Управление и контроль
  • БСК-3
  • Система состоит из:
  • блока контролера БСК-3, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с сенсорным ЖК дисплеем.

  • Система служит:
  • для отображения визуальной информации о работе уф-оборудования, в том числе нештатных ситуаций;

    для программирования параметров работы уф-оборудования;

    для обнаружения и оповещения изменения мощности уф-потока внутри камеры обеззараживания;

    для обнаружения аварийного отключения каждого из облучателей;

    для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижения мощности облучателей до момента охлаждения её до заданной температуры;

    для определения температуры, а также критической температуры воздуха в Шкафу ЭПРА;

    для определения наработки часов, окончания времени наработки каждого облучателя;

    для определения количества раз включений облучателей;

    для включения-отключения облучателей оператором;

    для определения подачи внешнего питания на шкаф ЭПРА;

    для ведения журнала событий;

    для отображения текста рекомендованных производителем действий по устранению причин аварийных ситуаций;

    для определения давления воды внутри камеры обеззараживания и оповещения превышения заданного уровня давления;

    для ручного и автоматического изменения мощности и отключения облучателей при определённых условиях эксплуатации;

    для включения-отключения облучателей по сигналу от датчика или другого внешнего оборудования;

    для определения разгерметизации кварцевых чехлов каждого по отдельности;

    для определения разгерметизации камеры обеззараживания;

    для управления блоком механической очистки кварцевых чехлов САО;

    для интеграции системы контроля в сети Modbus;

    для вывода и ввода сигналов дискретного управления.

  • Базовая (минимальная) конфигурация:
  • модуль контроля и управления с цветным сенсорным ЖК-дисплеем;

    контролер работы ламп (располагается на плате ПРКЛ);

    контролер внешнего питания (располагается на плате ПКП);

    УФ-датчик;

    датчик температуры воды;

    датчик температуры воздуха в шкафу ЭПРА;

    контроллер разгерметизации кварцевых чехлов каждого по отдельности;

Комплектность
Наименование Кол-во,шт. Примечание
Камера обеззараживания в сборе с уф-лампами, кварцевыми чехлами и кабельными соединениями 1
Пробоотборники 2
Блок питания облучателей (ЭПРА) 1 напольный
Система управления и контроля с сенсорным цветным дисплеем 1 БСК-3
Блок промывки 1 БП-2
Щавелевая кислота 1 1 кг.
Термодатчик камеры обеззараживания 1
Термодатчик Шкафа ЭПРА 1
Датчик интенсивности уф-облучения УФД-280 с референтным окном 1
Контроллер разгерметизации кварцевых чехлов 1
Манометр 1
Ключ для затяжки прижимной гайки 1
Монтажная стойка 1
ЗИП состав и количество согласовывается при заказе
Паспорт и руководство по эксплуатации на устройство обеззараживания воды 3
Упаковка 1
Дополнительные опции

Система контроля БСК-3:

  • контроль и управление в сети Modbus RTU;
  • контроллер дискретных выходных сигналов (плата ПСК);
  • контроллер дискретных входных сигналов (плата ППВС);
  • контроллер входного сигнала датчика давления (плата ППВС);
  • функция изменения мощности уф-ламп;

Опциональные датчики:

  • Потока воды
  • Давления в камере обеззараживания
  • Протечки воды в камере обеззараживания

Системы очистки:

  • Ультразвуковая очистка УЗ
  • Система механической очистки кварцевых чехлов САО

Камера обеззараживания:

  • Серийно изготавливается из нержавеющей стали AISI304.
  • По запросу из нержавеющей стали AISI316.
Исполнение

  • Г - исполнение

  • И - исполнение

  • П - исполнение
