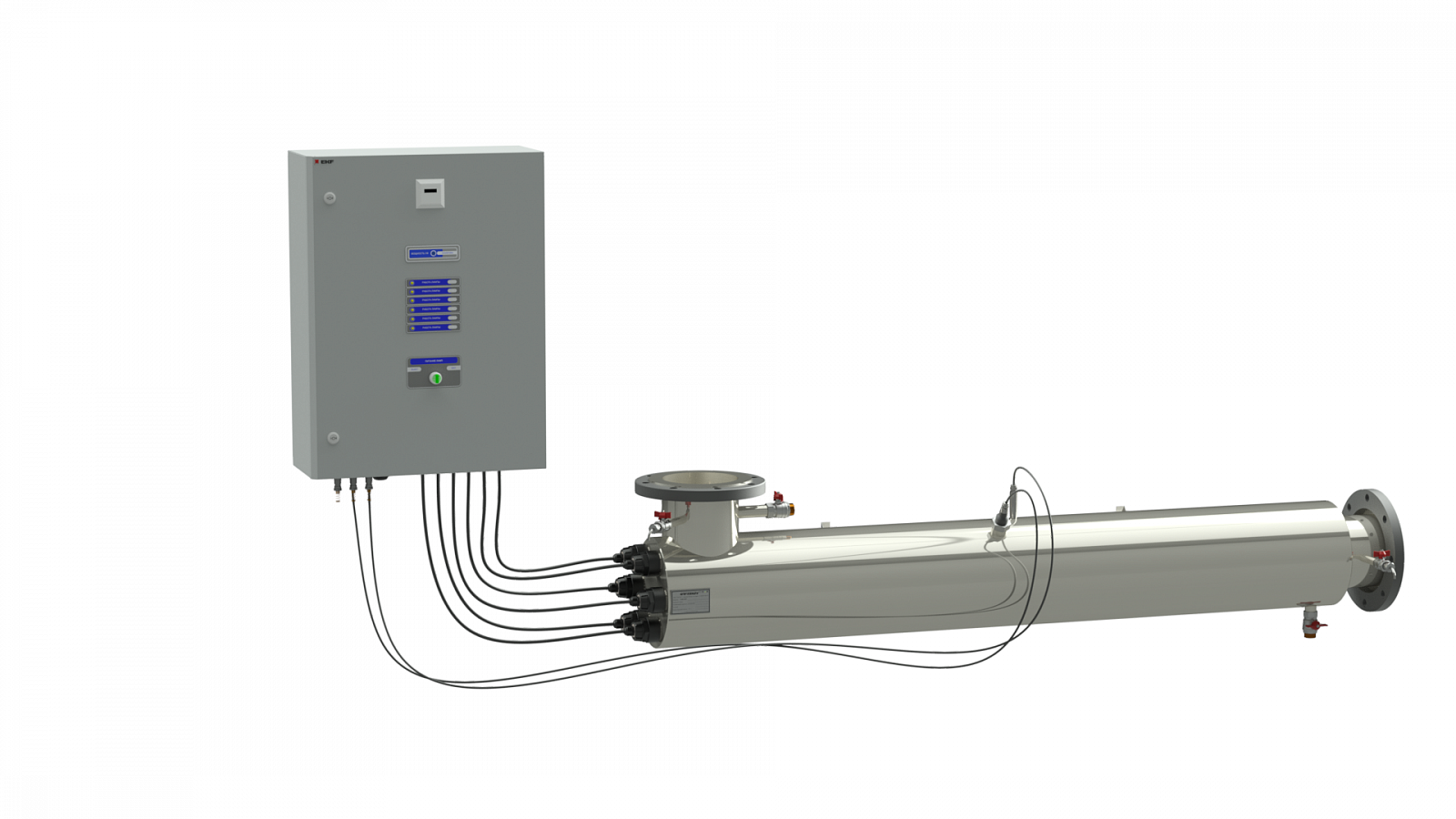

УОВ-УФТ-АМ-6-700

Установка предназначена для ультрафиолетового обеззараживания питьевой воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

Доставка транспортной компанией:
"Деловые Линии" или "ПЭК"

Технические характеристики

Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.
Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

Степень защиты оболочки от попадания пыли и влаги:

Камера обеззараживания — IP 65 по ГОСТ 14254-80
Шкаф ЭПРА — IP 54 по ГОСТ 14254-80.

Другая степень защиты и климатическое исполнение по запросу.

Производительность м³/ч при разных коэффициентах пропускания, и дозах облучения

Наименование	A > 90 % 25 мДж/см2 40 мДж/см2	A > 85 % 25 мДж/см2 40 мДж/см2	A > 70 % 25 мДж/см2 40 мДж/см2
УОВ-УФТ-АМ-6-700	550340	450270	260162

Технические характеристики

Наименование	Значения
Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения)	162…550 м³/ч
Рабочее давление не более	10 кг/см²
Напряжение питания	220/380 В
Частота тока	50-60 Гц
Потребляемая мощность не более	4,2 кВт
Коэффициент мощности не менее	0,96 cos φ
Камера обеззараживания	AISI 304
Входной/выходной патрубки, фланцы стальные	Ду250
Шкаф ЭПРА	Сталь
УФ-лампа	ДБ-32600
Количество УФ-ламп	6
Ресурс УФ-ламп не менее	12 000 часов
Количество включений/выключений не менее	5 000
Объём камеры обеззараживания	115 л.
Общая масса	125 кг.

Исполнение: гибкость монтажа для любых задач

Исполнение: гибкость монтажа для любых задач

Мы предлагаем УФ-установки, которые могут быть изготовлены как в горизонтальном, так и в вертикальном исполнении. Это позволяет подобрать оптимальное решение для вашей системы с учетом особенностей помещения и требований к монтажу.

Расположение патрубков:

Для максимальной интеграции в вашу трубопроводную систему мы предлагаем на выбор следующие варианты расположения патрубков:

Обратите внимание: выбор исполнения (горизонтальное/вертикальное) и схемы расположения патрубков («Г», «И», «П») не влияет на стоимость оборудования. Все детали согласовываются индивидуально перед оформлением заказа, чтобы гарантировать точное соответствие вашим техническим требованиям.

Управление и контроль

Система управления и контроля КУУФ-3 (Комплектация «СТАРТ»)

Комплектация «СТАРТ» — это надежное и экономически обоснованное решение для обеспечения безопасности воды, гарантирующее полный контроль над процессом обеззараживания и простоту интеграции в существующие системы управления.

Функциональные возможности:

Контроль интенсивности: непрерывный мониторинг уровня УФ-излучения с помощью калибруемого датчика. Текущие значения интенсивности отображаются светодиодной индикацией на двери шкафа ЭПРА.
Индикация состояния: светодиодная индикация работы каждой УФ-лампы на двери шкафа.
Сигнализация: вывод аварийного сигнала при критическом снижении интенсивности УФ-излучения через интерфейс «сухой контакт» .
Тепловая защита: автоматическое отключение УФ-ламп при превышении допустимой температуры в камере обеззараживания (для амальгамных УФ-ламп).
Учет ресурса: накопительный счетчик наработки часов (на лицевой панели шкафа ЭПРА).
Интерфейсы связи: порт RS-485 (протокол MODBUS RTU) для передачи данных интенсивности УФ-излучения и пороговых значений в систему АСУ ТП.

Техническая спецификация:

Параметр	Исполнение
Система управления	КУУФ-3
Мониторинг УФ	УФ-датчик с функцией калибровки; светодиодная индикация (на дверце)
Контроль ламп	Светодиодная индикация на дверце
Интерфейс связи	RS-485 (MODBUS RTU) для передачи значений УФ-интенсивности и пороговых значений
Дистанционный сигнал	«Сухой контакт» (авария при критическом снижении УФ-интенсивности)
Защита от перегрева	Термодатчик (для амальгамных ламп)
Счетчик наработки	Электромеханический/электронный (на дверце)

Дополнительные опции (расширение функционала):

Защита шкафа ЭПРА: установка термореле.
Дистанционное управление: дискретный вход для функции удаленного ВКЛ/ВЫКЛ УФ-ламп.
Защита по потоку: датчик-реле потока для предотвращения работы «всухую».
Исполнение шкафа: уличное исполнение с подогревом (климатическое исполнение У1/УХЛ1/ОМ).

Комплектность

Наименование	Кол-во,шт.	Примечание
Камера обеззараживания в сборе с кабелями питания УФ-ламп, УФ-лампами, кварцевыми чехлами	+
Блок питания и управления (Шкаф ЭПРА)	+	Навесной
Блок химической промывки	-	Опция
Датчик температуры воды в камере обеззараживания	+	Для амальгамных УФ-ламп
Датчик интенсивности УФ-облучения УФД-280	+
Упаковка	+
Монтажная стойка	-	Опция
Функции диспетчеризации
Контроль УФ-интенсивности «Modbus RTU» RS-485	+
Контроль УФ-интенсивности «Сухой контакт»	+
Дистанционное управление «Сухой контакт»	-	Опция
Датчик реле потока	-	Опция
ЗИП и документы
Ключ для затяжки прижимной гайки, шт.	+
Руководство по эксплуатации	+
Сертификат/Декларация соответствия ТР ТС	+
Паспорт	+
Щавелевая кислота	+	Для первой промывки (при наличии опции «Блок химической промывки»)

Дополнительные опции

Дополнительные опции: максимальная эффективность и удобство

Улучшите работу своей УФ-установки с помощью наших дополнительных опций:

Дополнительные датчики:

Датчик реле потока:
- Защита от «сухого хода»: автоматически останавливает работу УФ-ламп при отсутствии воды.
- Преимущества: продлевает срок службы оборудования, предотвращает поломки.

Системы очистки:

Блок химической промывки:
- Для установок с 2 лампами: стандартная комплектация.
- Назначение: эффективно очищает кварцевые чехлы от загрязнений.
- Результат: обеспечивает максимальную УФ-эффективность и длительный срок службы чехлов.

Камера обеззараживания:

Материал:
- Стандартно: нержавеющая сталь AISI 304.
- По запросу: повышенная коррозионная стойкость — AISI 316.
Монтажная стойка:
- Удобство установки: обеспечивает надежное размещение на полу.

Выбирайте опции, которые сделают вашу систему УФ-обеззараживания ещё надёжнее и эффективнее!
