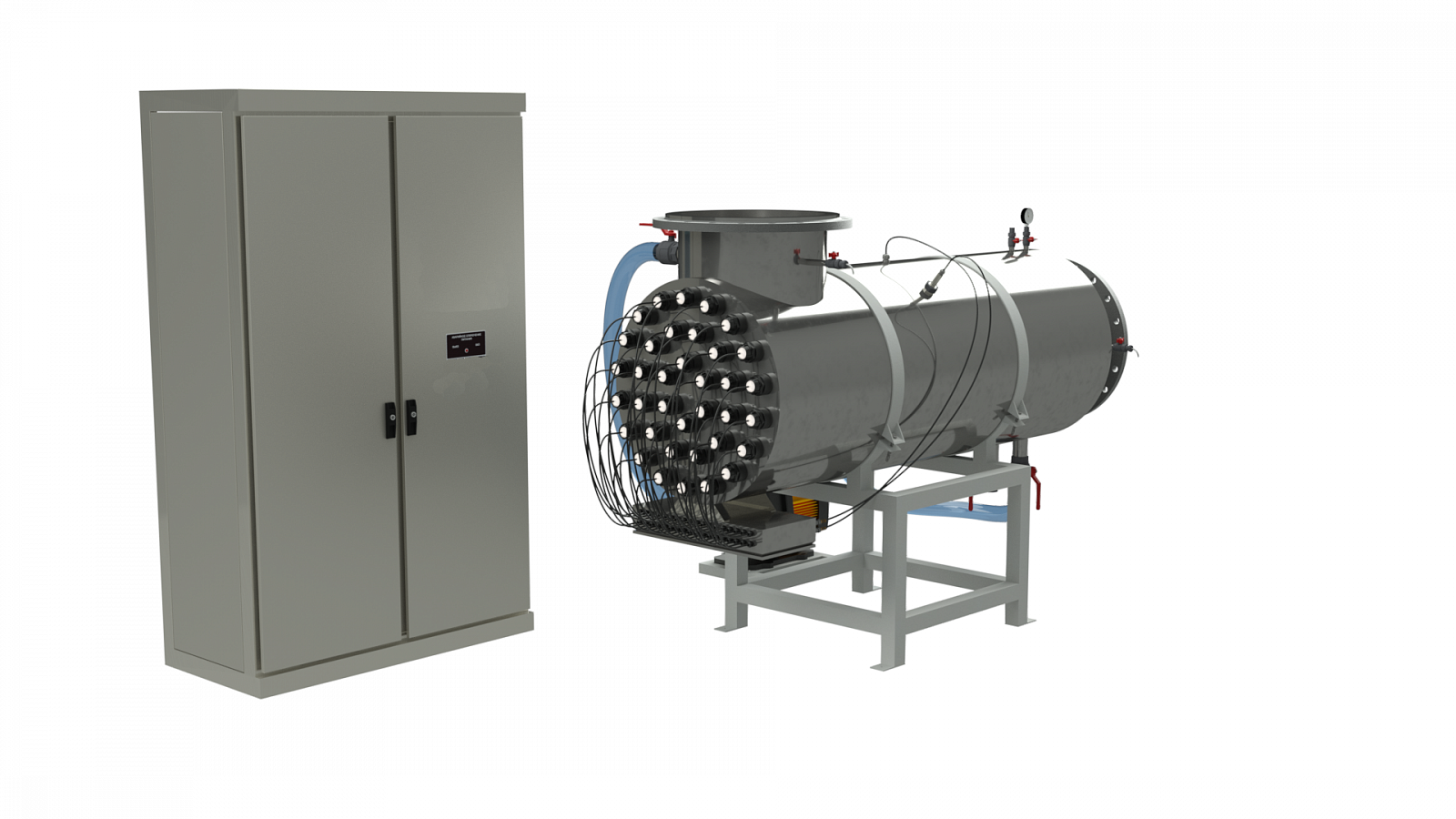

УОВ-УФТ-АМС-30-700

  • 3D модель

  • Чертежи

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительные опции

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительное оборудование

Технические характеристики

Установка предназначена для ультрафиолетового обеззараживания сточной воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

  • Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.
  • Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

Степень защиты оболочки от попадания пыли и влаги:

  • Камера обеззараживания — IP 65 по ГОСТ 14254-80
  • Шкаф ЭПРА — IP 31 по ГОСТ 14254-80.

Другая степень защиты и климатическое исполнение по запросу.

Наименование Единица измерен. Значения
Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения) м³/ч 200…1000
Рабочее давление не более кг/см² 10
Напряжение питания В 380
Частота тока Гц 50-60
Потребляемая мощность не более кВт 21
Коэффициент мощности не менее cos φ 0,96
Камера обеззараживания AISI 304
Входной/выходной патрубки, фланцы стальные Ду400
Шкаф ЭПРА Листовая сталь
УФ-лампа ДБ-32600
Количество УФ-ламп 30
Ресурс УФ-ламп не менее часов 12 000
Количество включений/выключений не менее 5 000
Объём камеры обеззараживания л. 690
Общая масса кг. 600

Управление и контроль

  • БСК-3
  • Система БСК-3 состоит из:
  • блока контролера БСК-3, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с сенсорным ЖК дисплеем.

  • Система служит:
  • для отображения визуальной информации о работе уф-оборудования, в том числе нештатных ситуаций;

    для программирования параметров работы уф-оборудования;

    для обнаружения и оповещения изменения мощности уф-потока внутри камеры обеззараживания;

    для обнаружения аварийного отключения каждого из облучателей;

    для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижения мощности облучателей до момента охлаждения её до заданной температуры;

    для определения температуры, а также критической температуры воздуха в Шкафу ЭПРА;

    для определения наработки часов, окончания времени наработки каждого облучателя;

    для определения количества раз включений облучателей;

    для включения-отключения облучателей оператором;

    для определения подачи внешнего питания на шкаф ЭПРА;

    для ведения журнала событий;

    для отображения текста рекомендованных производителем действий по устранению причин аварийных ситуаций;

    для определения давления воды внутри камеры обеззараживания и оповещения превышения заданного уровня давления;

    для ручного и автоматического изменения мощности и отключения облучателей при определённых условиях эксплуатации;

    для включения-отключения облучателей по сигналу от датчика или другого внешнего оборудования;

    для определения разгерметизации кварцевых чехлов каждого по отдельности;

    для определения разгерметизации камеры обеззараживания;

    для управления блоком механической очистки кварцевых чехлов САО;

    для интеграции системы контроля в сети Modbus;

    для вывода и ввода сигналов дискретного управления.

  • Базовая (минимальная) конфигурация:
  • модуль контроля и управления с цветным сенсорным ЖК-дисплеем;

    контролер работы ламп (располагается на плате ПРКЛ);

    контролер внешнего питания (располагается на плате ПКП);

    УФ-датчик;

    датчик температуры воды;

    датчик температуры воздуха в шкафу ЭПРА;

    контроллер разгерметизации кварцевых чехлов каждого по отдельности;

Комплектность
Наименование Кол-во,шт. Примечание
Камера обеззараживания в сборе с уф-лампами, кварцевыми чехлами и кабельными соединениями 1
Пробоотборники 2
Блок питания облучателей (ЭПРА) 1 напольный
Система управления и контроля с сенсорным цветным дисплеем 1 БСК-3
Блок промывки 1 БП-2
Щавелевая кислота 1 1 кг.
Термодатчик камеры обеззараживания 1
Термодатчик Шкафа ЭПРА 1
Контроллер разгерметизации кварцевых чехлов 1
Датчик интенсивности уф-облучения УФД-280 с референтным окном 1
Манометр 1
Ключ для затяжки прижимной гайки 1
Монтажная стойка 1
ЗИП состав и количество согласовывается при заказе
Паспорт и руководство по эксплуатации на устройство обеззараживания воды 3
Упаковка 1

Дополнительные опции

Система контроля БСК-3:

  • контроль и управление в сети Modbus RTU;
  • контроллер дискретных выходных сигналов (плата ПСК);
  • контроллер дискретных входных сигналов (плата ППВС);
  • контроллер входного сигнала датчика давления (плата ППВС);
  • функция изменения мощности уф-ламп;

Опциональные датчики:

  • Потока воды
  • Давления в камере обеззараживания
  • Протечки воды в камере обеззараживания

Системы очистки:

  • Ультразвуковая очистка УЗ
  • Система механической очистки кварцевых чехлов САО

Камера обеззараживания:

  • Серийно изготавливается из нержавеющей стали AISI304.
  • По запросу из нержавеющей стали AISI316.

Исполнение

Расположение камеры

Горизонтальное расположение, исполнение «Г» - изготавливается серийно.

Вертикальное расположение и другие виды исполнения «И», «П» - по запросу.

  • Г - исполнение

  • И - исполнение

  • П - исполнение

УОВ-УФТ-АМС-30-700asd

  • 3D модель

  • Чертежи

  • Технические характеристики

  • Управление и контроль

  • Комплектность

  • Дополнительные опции

    Технические характеристики

    Установка предназначена для ультрафиолетового обеззараживания сточной воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

    • Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.
    • Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

    Степень защиты оболочки от попадания пыли и влаги:

    • Камера обеззараживания — IP 65 по ГОСТ 14254-80
    • Шкаф ЭПРА — IP 31 по ГОСТ 14254-80.

    Другая степень защиты и климатическое исполнение по запросу.

    Наименование Единица измерен. Значения
    Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения) м³/ч 200…1000
    Рабочее давление не более кг/см² 10
    Напряжение питания В 380
    Частота тока Гц 50-60
    Потребляемая мощность не более кВт 21
    Коэффициент мощности не менее cos φ 0,96
    Камера обеззараживания AISI 304
    Входной/выходной патрубки, фланцы стальные Ду400
    Шкаф ЭПРА Листовая сталь
    УФ-лампа ДБ-32600
    Количество УФ-ламп 30
    Ресурс УФ-ламп не менее часов 12 000
    Количество включений/выключений не менее 5 000
    Объём камеры обеззараживания л. 690
    Общая масса кг. 600
    Управление и контроль
    • БСК-3
    • Система БСК-3 состоит из:
    • блока контролера БСК-3, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с сенсорным ЖК дисплеем.

    • Система служит:
    • для отображения визуальной информации о работе уф-оборудования, в том числе нештатных ситуаций;

      для программирования параметров работы уф-оборудования;

      для обнаружения и оповещения изменения мощности уф-потока внутри камеры обеззараживания;

      для обнаружения аварийного отключения каждого из облучателей;

      для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижения мощности облучателей до момента охлаждения её до заданной температуры;

      для определения температуры, а также критической температуры воздуха в Шкафу ЭПРА;

      для определения наработки часов, окончания времени наработки каждого облучателя;

      для определения количества раз включений облучателей;

      для включения-отключения облучателей оператором;

      для определения подачи внешнего питания на шкаф ЭПРА;

      для ведения журнала событий;

      для отображения текста рекомендованных производителем действий по устранению причин аварийных ситуаций;

      для определения давления воды внутри камеры обеззараживания и оповещения превышения заданного уровня давления;

      для ручного и автоматического изменения мощности и отключения облучателей при определённых условиях эксплуатации;

      для включения-отключения облучателей по сигналу от датчика или другого внешнего оборудования;

      для определения разгерметизации кварцевых чехлов каждого по отдельности;

      для определения разгерметизации камеры обеззараживания;

      для управления блоком механической очистки кварцевых чехлов САО;

      для интеграции системы контроля в сети Modbus;

      для вывода и ввода сигналов дискретного управления.

    • Базовая (минимальная) конфигурация:
    • модуль контроля и управления с цветным сенсорным ЖК-дисплеем;

      контролер работы ламп (располагается на плате ПРКЛ);

      контролер внешнего питания (располагается на плате ПКП);

      УФ-датчик;

      датчик температуры воды;

      датчик температуры воздуха в шкафу ЭПРА;

      контроллер разгерметизации кварцевых чехлов каждого по отдельности;

    Комплектность
    Наименование Кол-во,шт. Примечание
    Камера обеззараживания в сборе с уф-лампами, кварцевыми чехлами и кабельными соединениями 1
    Пробоотборники 2
    Блок питания облучателей (ЭПРА) 1 напольный
    Система управления и контроля с сенсорным цветным дисплеем 1 БСК-3
    Блок промывки 1 БП-2
    Щавелевая кислота 1 1 кг.
    Термодатчик камеры обеззараживания 1
    Термодатчик Шкафа ЭПРА 1
    Контроллер разгерметизации кварцевых чехлов 1
    Датчик интенсивности уф-облучения УФД-280 с референтным окном 1
    Манометр 1
    Ключ для затяжки прижимной гайки 1
    Монтажная стойка 1
    ЗИП состав и количество согласовывается при заказе
    Паспорт и руководство по эксплуатации на устройство обеззараживания воды 3
    Упаковка 1
    Дополнительное оборудование

    Система контроля БСК-3:

    • контроль и управление в сети Modbus RTU;
    • контроллер дискретных выходных сигналов (плата ПСК);
    • контроллер дискретных входных сигналов (плата ППВС);
    • контроллер входного сигнала датчика давления (плата ППВС);
    • функция изменения мощности уф-ламп;

    Опциональные датчики:

    • Потока воды
    • Давления в камере обеззараживания
    • Протечки воды в камере обеззараживания

    Системы очистки:

    • Ультразвуковая очистка УЗ
    • Система механической очистки кварцевых чехлов САО

    Камера обеззараживания:

    • Серийно изготавливается из нержавеющей стали AISI304.
    • По запросу из нержавеющей стали AISI316.
    Исполнение

    Расположение камеры

    Горизонтальное расположение, исполнение «Г» - изготавливается серийно.

    Вертикальное расположение и другие виды исполнения «И», «П» - по запросу.
