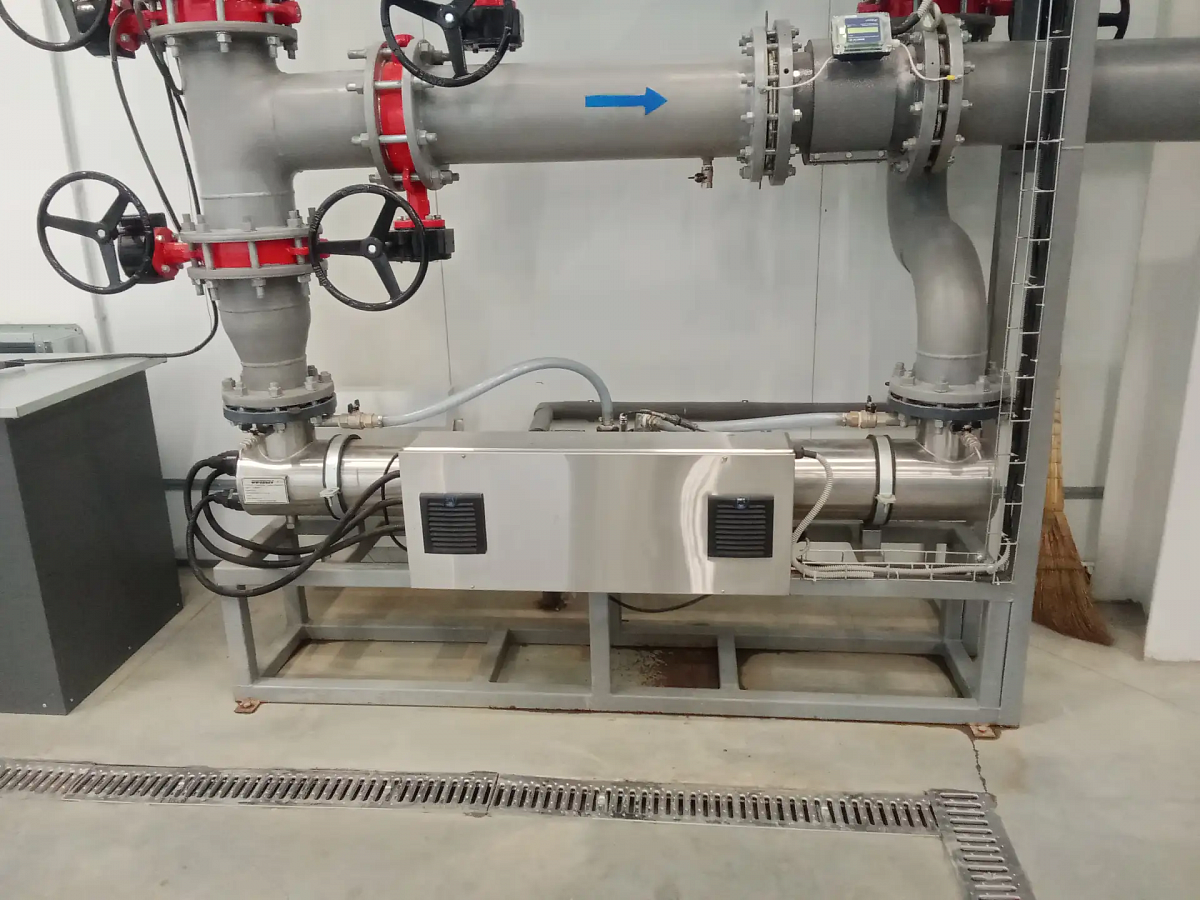

Установка предназначена для ультрафиолетового обеззараживания сточной воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.
Степень защиты оболочки от попадания пыли и влаги:
Другая степень защиты и климатическое исполнение по запросу.
| Наименование | Единица измерен. | Значения |
|---|---|---|
| Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения) | м³/ч | 14…78 |
| Рабочее давление не более | кг/см² | 10 |
| Напряжение питания | В | 220±10% |
| Частота тока | Гц | 50-60 |
| Потребляемая мощность не более | кВт | 2,1 |
| Коэффициент мощности не менее | cos φ | 0,96 |
| Камера обеззараживания | AISI 304 | |
| Входной/выходной патрубки, фланцы ПВХ | Ду100 | |
| Шкаф ЭПРА | AISI 304 | |
| УФ-лампа | ДБ-32600 | |
| Количество УФ-ламп | 3 | |
| Ресурс УФ-ламп не менее | часов | 12 000 |
| Количество включений/выключений не менее | 5 000 | |
| Объём камеры обеззараживания | л. | 40 |
| Общая масса | кг. | 65 |
блока контролера БСК-3, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с сенсорным ЖК дисплеем.
для отображения визуальной информации о работе уф-оборудования, в том числе нештатных ситуаций;
для программирования параметров работы уф-оборудования;
для обнаружения и оповещения изменения мощности уф-потока внутри камеры обеззараживания;
для обнаружения аварийного отключения каждого из облучателей;
для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижения мощности облучателей до момента охлаждения её до заданной температуры;
для определения температуры, а также критической температуры воздуха в Шкафу ЭПРА;
для определения наработки часов, окончания времени наработки каждого облучателя;
для определения количества раз включений облучателей;
для включения-отключения облучателей оператором;
для определения подачи внешнего питания на шкаф ЭПРА;
для ведения журнала событий;
для отображения текста рекомендованных производителем действий по устранению причин аварийных ситуаций;
для определения давления воды внутри камеры обеззараживания и оповещения превышения заданного уровня давления;
для ручного и автоматического изменения мощности и отключения облучателей при определённых условиях эксплуатации;
для включения-отключения облучателей по сигналу от датчика или другого внешнего оборудования;
для определения разгерметизации кварцевых чехлов каждого по отдельности;
для интеграции системы контроля в сети Modbus;
для вывода и ввода сигналов дискретного управления.
модуль контроля и управления с цветным сенсорным ЖК-дисплеем;
контролер работы ламп (располагается на плате ПРКЛ);
контролер внешнего питания (располагается на плате ПКП);
УФ-датчик;
датчик температуры воды;
датчик температуры воздуха в шкафу ЭПРА;
контроллер разгерметизации кварцевых чехлов каждого по отдельности;
| Наименование | Кол-во,шт. | Примечание |
|---|---|---|
| Камера обеззараживания в сборе с уф-лампами, кварцевыми чехлами и кабельными соединениями | 1 | |
| Пробоотборники | 2 | |
| Блок питания облучателей (ЭПРА) | 1 | На камере обеззараживания |
| Система управления и контроля с сенсорным цветным дисплеем | 1 | БСК-3 |
| Блок промывки | 1 | БП-2 |
| Щавелевая кислота | 1 | 1 кг. |
| Термодатчик камеры обеззараживания | 1 | |
| Термодатчик Шкафа ЭПРА | 1 | |
| Датчик интенсивности уф-облучения УФД-280 с референтным окном | 1 | |
| Контроллер разгерметизации кварцевых чехлов | 1 | |
| Бокс с автоматическим выключателем | 1 | |
| Ключ для затяжки прижимной гайки | 1 | |
| Кронштейны для крепления к стене | 1 | |
| Монтажная стойка | - | опция |
| ЗИП | состав и количество согласовывается при заказе | |
| Паспорт и руководство по эксплуатации на устройство обеззараживания воды | 3 | |
| Упаковка | 1 |
Система контроля БСК-3:
Опциональные датчики:
Системы очистки:
Камера обеззараживания:
Расположение камеры
Горизонтальное расположение, исполнение «Г» - изготавливается серийно.
Вертикальное расположение и другие виды исполнения «И», «П» - по запросу.
Г - исполнение
И - исполнение
П - исполнение
