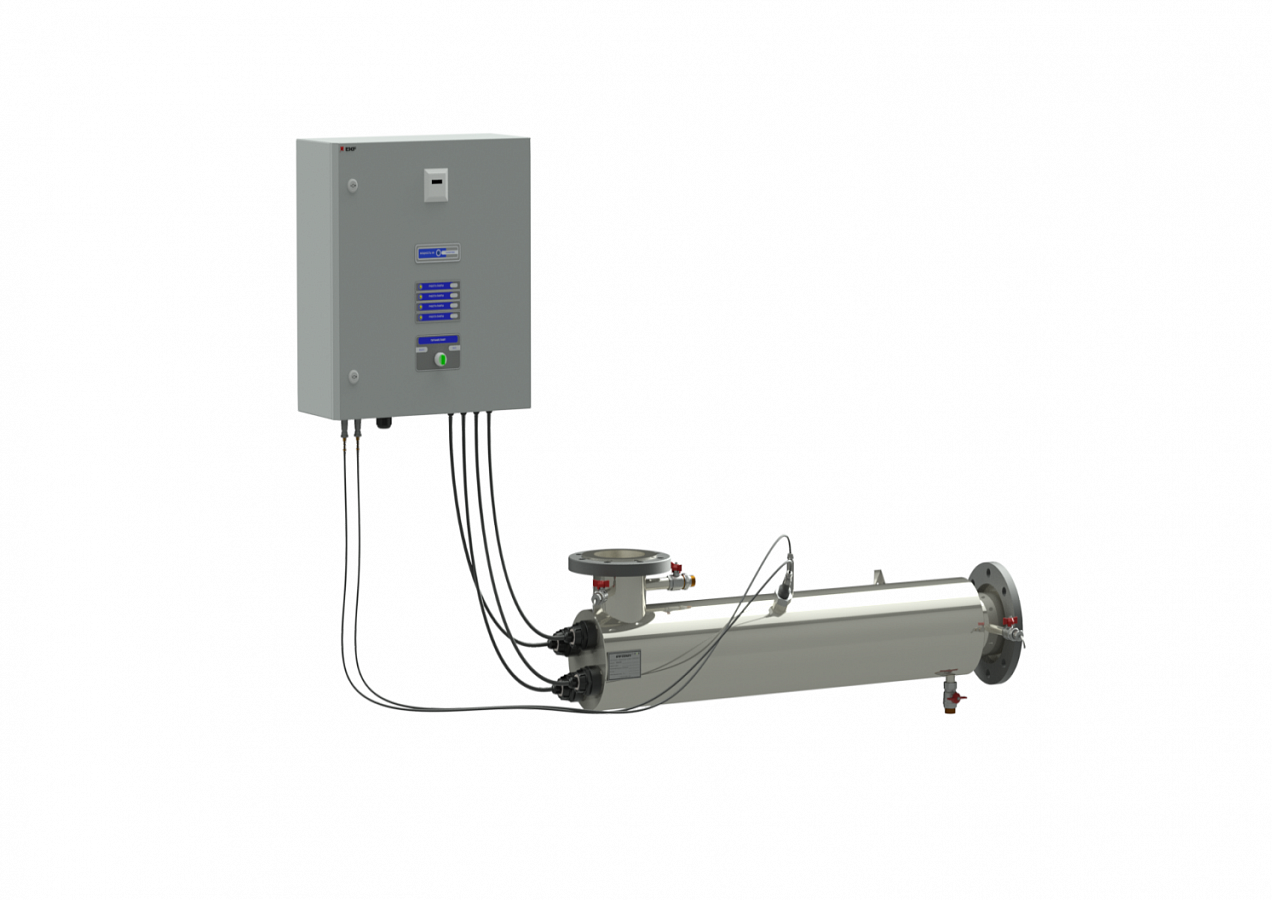

УОВ-УФТ-АС-4-500

Установка предназначена для ультрафиолетового обеззараживания сточной воды. Условия эксплуатации: в закрытых, отапливаемых, вентилируемых помещениях при температуре окружающего воздуха от +5℃ до +35℃ и относительной влажности воздуха с верхним значением 80% при +25℃. Температура исходной воды от +1℃ до +30℃.

Скачать PDF

Доставка транспортной компанией:
"Деловые Линии" или "ПЭК"

Технические характеристики

Климатическое исполнение и категория размещения — УХЛ 4 по ГОСТ 15150-69.
Класс электробезопасности — 1 по ГОСТ 12.2.007-80.

Степень защиты оболочки от попадания пыли и влаги:

Камера обеззараживания — IP 65 по ГОСТ 14254-80
Шкаф ЭПРА — IP 54 по ГОСТ 14254-80.

Другая степень защиты и климатическое исполнение по запросу.

Производительность м³/ч при разных коэффициентах пропускания, и дозах облучения

Наименование	A > 70 % 30 мДж/см2 65 мДж/см2	A > 65 % 30 мДж/см2 65 мДж/см2	A > 60 % 30 мДж/см2 65 мДж/см2
УОВ-УФТ-АС-4-500	8036	7233	5024

Технические характеристики

Наименование	Значения
Условная производительность (зависит от коэффициента пропускания воды и дозы УФ облучения)	20…80 м³/ч
Рабочее давление не более	10 кг/см²
Напряжение питания	220 В
Частота тока	50-60 Гц
Потребляемая мощность не более	2,2 кВт
Коэффициент мощности не менее	0,96 cos φ
Камера обеззараживания	AISI 304
Входной/выходной патрубки, фланцы ПВХ	Ду150
Шкаф ЭПРА	AISI 304
УФ-лампа	ДБ-32530
Количество УФ-ламп	4
Ресурс УФ-ламп не менее	12 000 часов
Количество включений/выключений не менее	5 000
Объём камеры обеззараживания	46 л.
Общая масса	65 кг.

Управление и контроль

БСК-3

Система состоит из:

блока контролера БСК-3, который монтируется в блоке питания (Шкаф ЭПРА) УФ-оборудования, на него поступает информация с датчиков о работе установки, которую он обрабатывает и передаёт на навесной модуль с сенсорным ЖК дисплеем.

Система служит:

для отображения визуальной информации о работе уф-оборудования, в том числе нештатных ситуаций;
для программирования параметров работы уф-оборудования;
для обнаружения и оповещения изменения мощности уф-потока внутри камеры обеззараживания;
для обнаружения аварийного отключения каждого из облучателей;
для определения температуры, а также критической температуры воды в камере обеззараживания и при этом полного отключения питания или снижения мощности облучателей до момента охлаждения её до заданной температуры;
для определения температуры, а также критической температуры воздуха в Шкафу ЭПРА;
для определения наработки часов, окончания времени наработки каждого облучателя;
для определения количества раз включений облучателей;
для включения-отключения облучателей оператором;
для определения подачи внешнего питания на шкаф ЭПРА;
для ведения журнала событий;
для отображения текста рекомендованных производителем действий по устранению причин аварийных ситуаций;
для определения давления воды внутри камеры обеззараживания и оповещения превышения заданного уровня давления;
для ручного и автоматического изменения мощности и отключения облучателей при определённых условиях эксплуатации;
для включения-отключения облучателей по сигналу от датчика или другого внешнего оборудования;
для определения разгерметизации кварцевых чехлов каждого по отдельности;
для управления блоком механической очистки кварцевых чехлов САО;
для интеграции системы контроля в сети Modbus;
для вывода и ввода сигналов дискретного управления.

Базовая (минимальная) конфигурация:

модуль контроля и управления с цветным сенсорным ЖК-дисплеем;
контролер работы ламп (располагается на плате ПРКЛ);
контролер внешнего питания (располагается на плате ПКП);
УФ-датчик;
датчик температуры воды;
датчик температуры воздуха в шкафу ЭПРА;
контроллер разгерметизации кварцевых чехлов каждого по отдельности;

Комплектность

Наименование	Кол-во,шт.	Примечание
Камера обеззараживания в сборе с уф-лампами, кварцевыми чехлами и кабельными соединениями	1
Пробоотборники	2
Блок питания облучателей (ЭПРА)	1	На камере обеззараживания
Система управления и контроля с сенсорным цветным дисплеем	1	БСК-3
Блок промывки	1	БП-2
Щавелевая кислота	1	1 кг.
Термодатчик камеры обеззараживания	1
Термодатчик Шкафа ЭПРА	1
Датчик интенсивности уф-облучения УФД-280	1
Контроллер разгерметизации кварцевых чехлов	1
Бокс с автоматическим выключателем	1
Ключ для затяжки прижимной гайки	1
Кронштейны для крепления к стене	1
Монтажная стойка	-	опция
ЗИП		состав и количество согласовывается при заказе
Паспорт и руководство по эксплуатации на устройство обеззараживания воды	3
Упаковка	1
